Der Rechenschieber für Chemiker

Unter den vielen Sonderausführungen von Rechenschiebern ist der "Rechenschieber für Chemiker" einer der Exoten. Der Verlag Chemie (Weinheim) brachte um 1970 einen in Zusammenarbeit mit Faber-Castell heraus — recht spät, wenn man bedenkt, dass das Zeitalter des Rechenschiebers Mitte der 1970er Jahre zuende war.

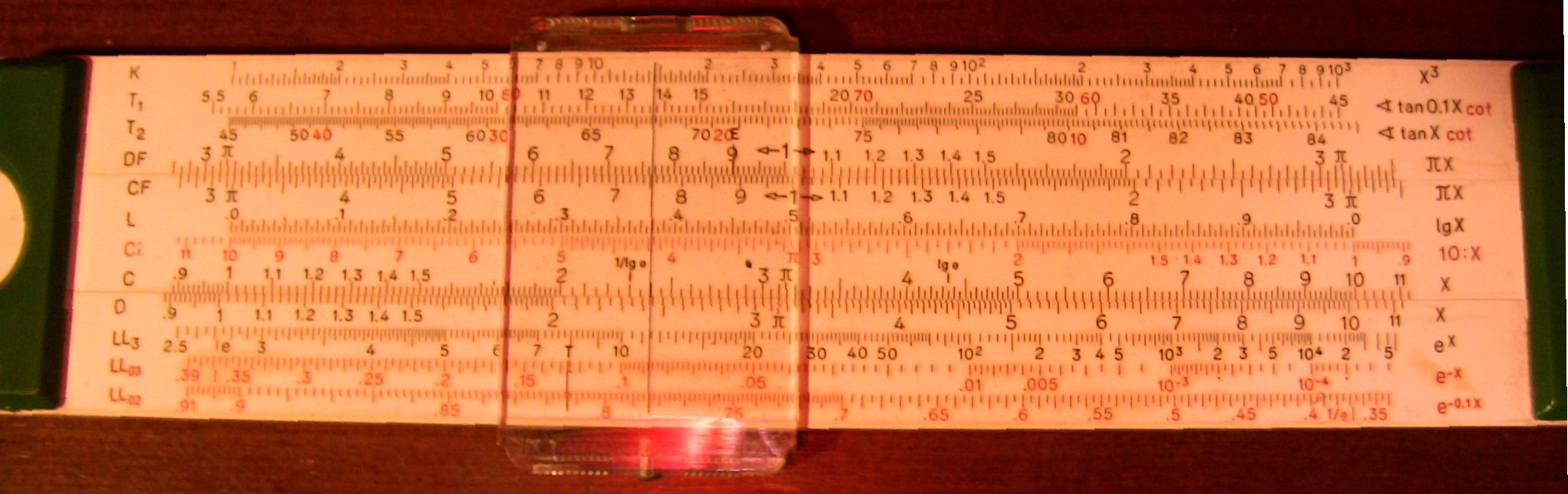

Auf der einen Seite sieht er wie ein gewöhnlicher Rechenschieber aus:

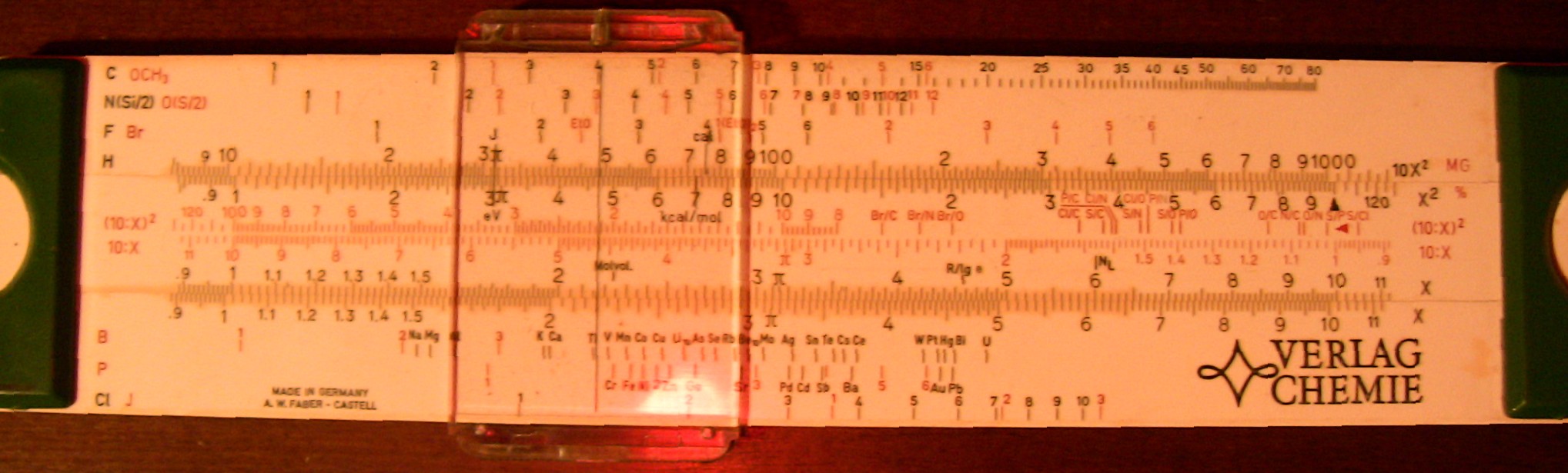

Auf der anderen fallen Elementsymbole auf:

Wie man der — recht spärlichen — Anleitung entnimmt, war er als Hilfsmittel für Analysenberechnungen gedacht. (Anleitung von Gerd Ewald zur Verfügung gestellt.)

Einen weiteren ähnlichen Rechenschieber hat Nestler mit dem Nestler 0330 hergestellt. Eine Abbildung hat ein französischer Sammler aus Toulouse.

Ich gebe zu: ich hatte keinen Spezialrechenschieber, solange ich Chemiker war (und brauchte ihn wohl auch nicht). Erst als ich die Anfrage erhielt: "Ich habe da einen Rechenschieber für Chemiker. Wie verwendet man den?" erinnerte ich mich und bekam tatsächlich einen von Herrn Peter Holland, der auch die Website der Rechenschiebersammler betreut.

Der Rechenschieber für Chemiker bietet vorallem zusätzliche Skalen auf dem Körper mit den Logarithmen von Elementgewichten und ihren Vielfachen neben den X- und X²-Skalen (die X²-Skala auf dem Körper beginnt mit 10 und endet mit 1000, die auf der Zunge beginn mit 1 und endet mit 100). Die Logarithmen der Elementgewichte korrespondieren mit der X²-Skala.
größeres Bild: klicken

Oberhalb der X²-Skala findet man die Vielfachen für Kohlenstoff (C, schwarz von 1 bis 80), für Stickstoff (N, schwarz von 1 bis 12) und Silicium/2 (da Si im Rahmen der Ablesegenauigkeit doppelt so schwer ist wie N), und für Fluor (F, schwarz von 1 bis 6). Überlagert sind die Atomgewichte für Sauerstoff (O, rot von 1 bis 12) und Schwefel/2 (da S im Rahmen der Ablesegenauigkeit doppelt so schwer ist wie O), für Brom (Br, rot von 1 bis 6), und für die Atomgruppe Methoxy (OCH₃, rot von 1 bis 6). Das Element Wasserstoff (Atomgewicht 1) ist in der X²-Skala der Zunge enthalten, wobei man beim Ablesen auf der X²-Skala auf dem Körper die zehnfache Atommasse einstellen bzw. ablesen muß.

Auf dem unteren Teil des Körpers sind die Logarithmen der Atomgewichte und ihrer Vielfachen von Bor (B, rot von 1 bis 3), Phospor (P, rot von 1 bis 6) Chlor (Cl, schwarz von 1 bis 10) und Iod (J, rot von 1 bis 3) angegeben, sowie die Logaritmen der einfachen Atomgewichte einiger Metalle (schwarz, Elementsymbol am Teilstrich).

Wie und — vorallem — was rechnet man als Chemiker mit dem Rechenschieber? Sehen wir uns zunächst ein Beispiel aus der Anleitung an.
